Aluminum Ringlock System– 主要部件
Standard Post (Φ48.3X4 6061-T6)

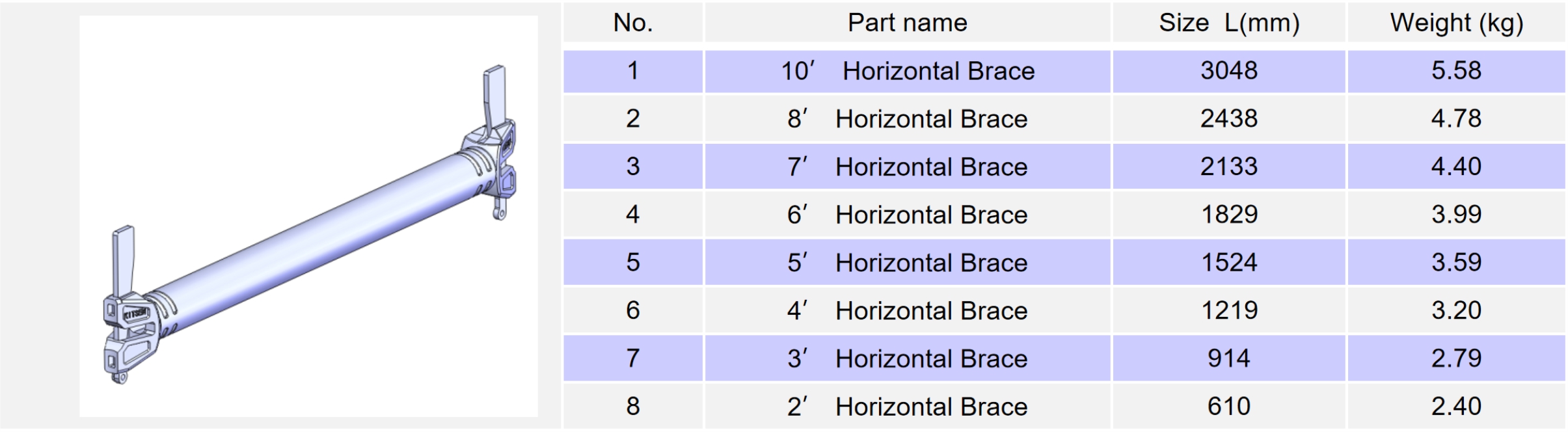

Horizontal Brace (Φ48.3X2.5 6061-T6)
Diagonal Brace（ Φ48.3X2.5 6061-T6）

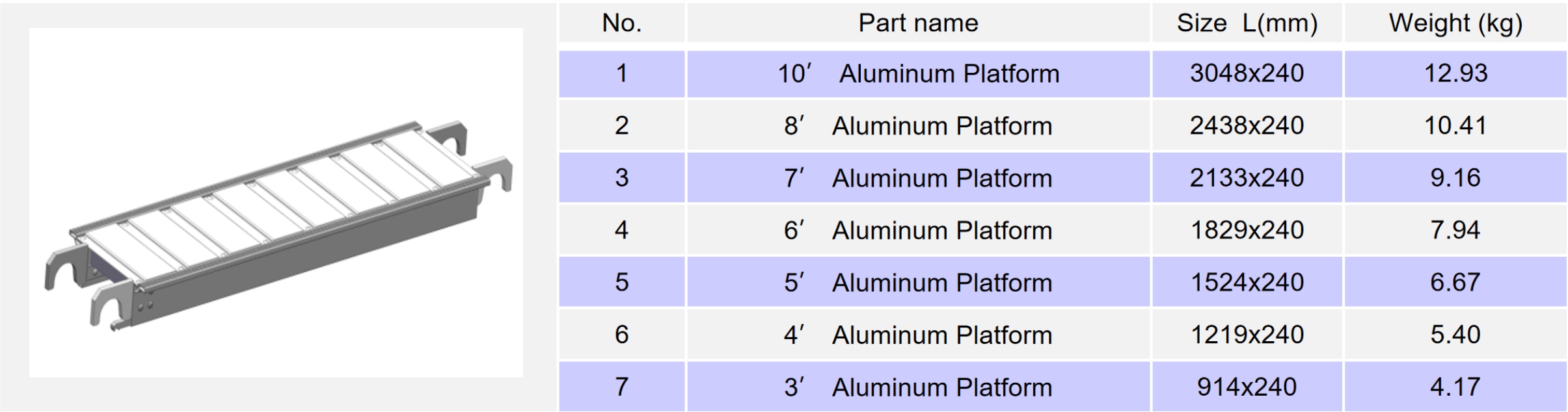

Aluminum Platform（2mm 1060-H24）

盘销式铝合金脚手架是由一种模块式结构，由一套相互连接的预制件构成的铝合金脚手架

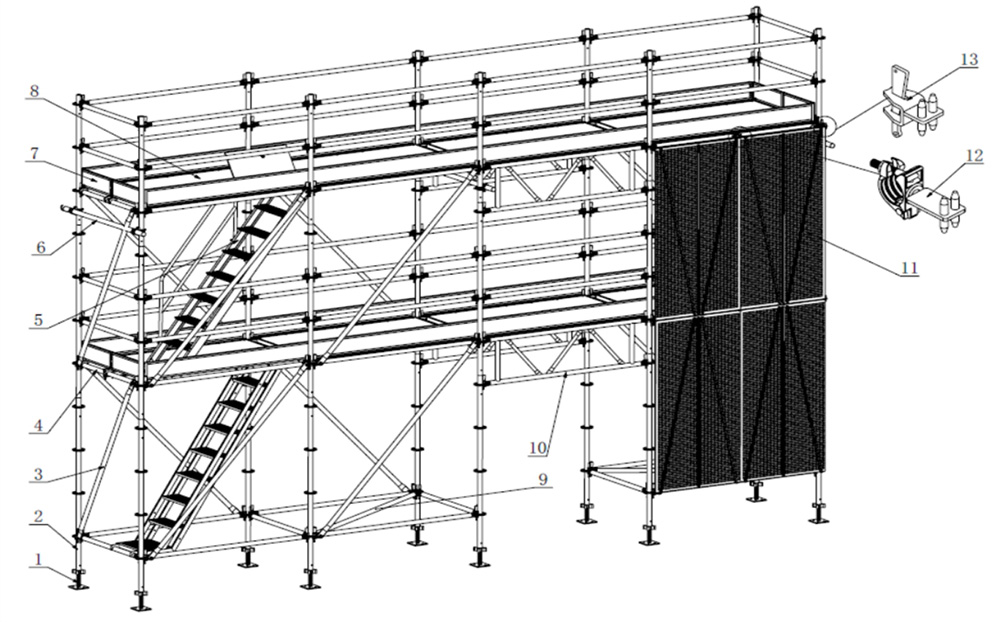

说明:
1---可调底座；
2---立杆；
3---竖向斜杆；
4---水平杆(横杆)；
5---上落梯；
6---连墙件；
7---踢脚板；
8---工作平台(踏板);
9---水平斜杆；
10---水平桁架；
11---防护网；
12---防护网水平杆连接件；
13---防护网立杆连接件。

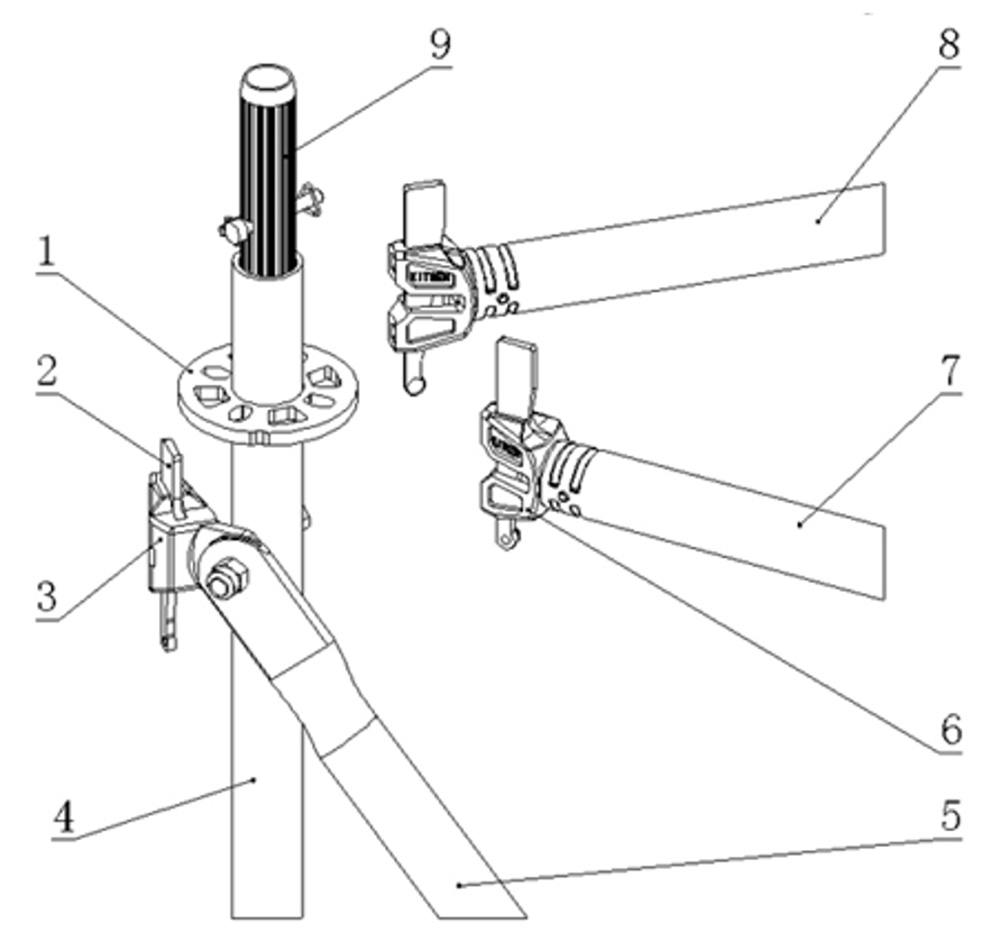

盘销式铝合金脚手架节点构造图

说明:

1---连接盘；
2---扣接头插销；
3---斜杆杆端扣接头；
4---立杆；
5---竖向斜杆；
6---水平杆杆端扣接头；
7---水平杆(横杆)；
8---水平斜杆；
9---连接套管。
各部件的功能介绍

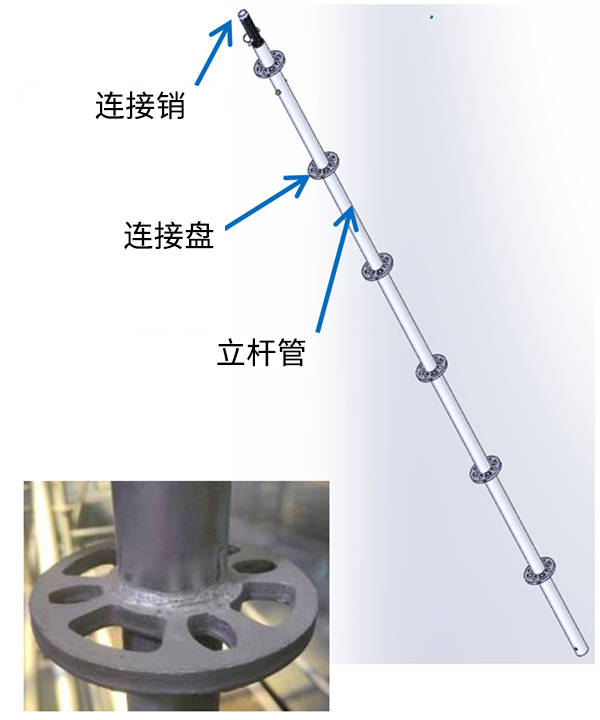

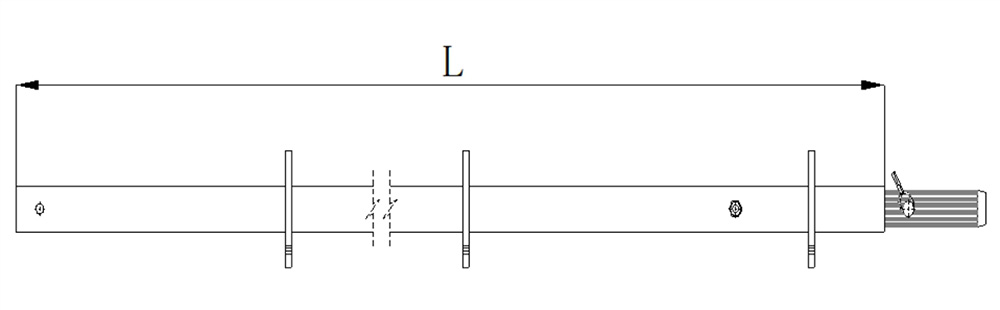

1.立杆

① 管体采用材质为6061-T6；

② 管体每隔500MM设置焊接8孔连接盘；各杆件轴心交于一点。架体受力以轴心受压为主，由于有斜拉杆的连接，使得架体的每个单元近似于格构柱，因而承载力高，不易发生失稳。

③ 连接销固定于立杆一端，用于立杆竖向接长的内插管。

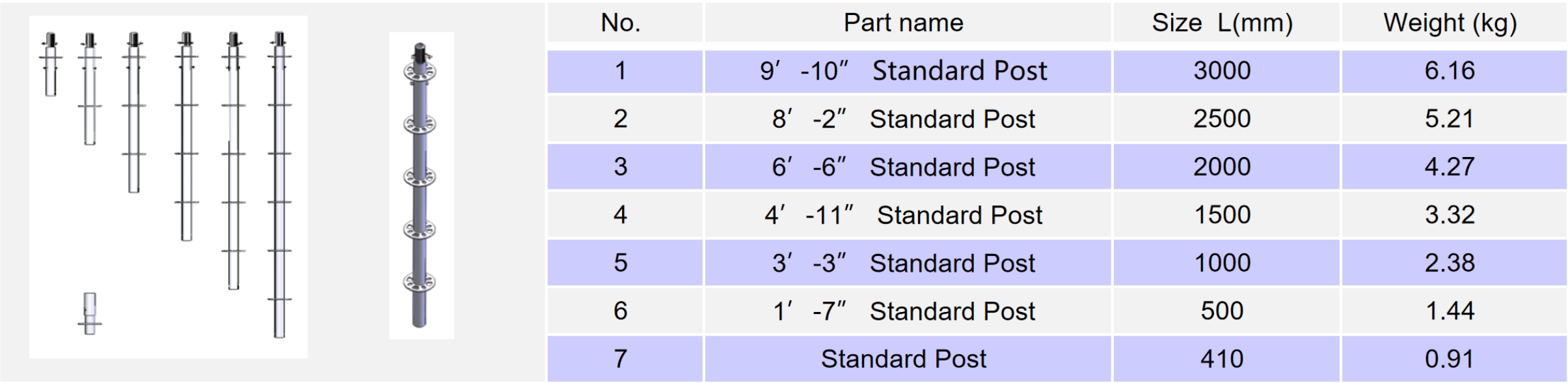

立杆 LG
L=500、1000、1500、2000、2500、3000

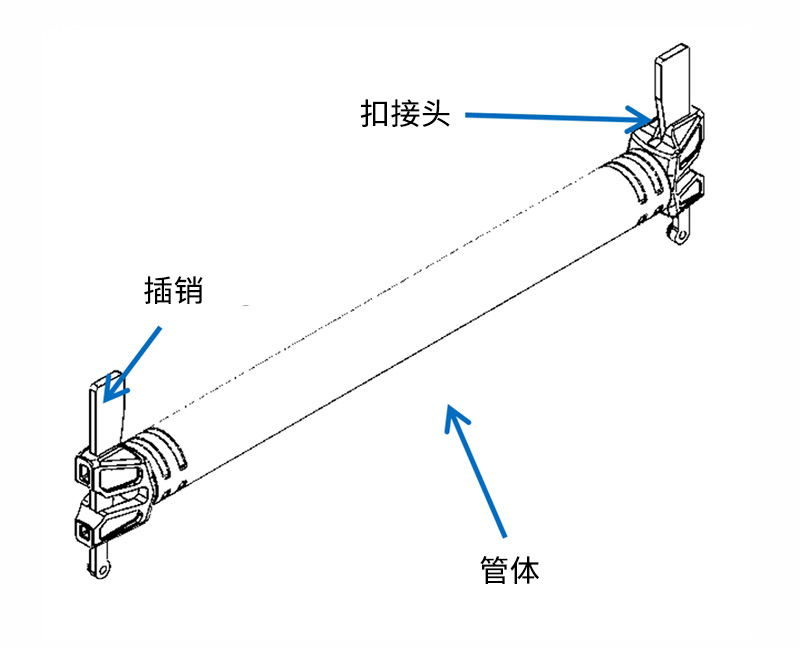

2. 水平杆

① 管体材质采用6061-T6；

② 两端铆接铸件扣接头，与立杆连接盘采插销连接的水平杆。

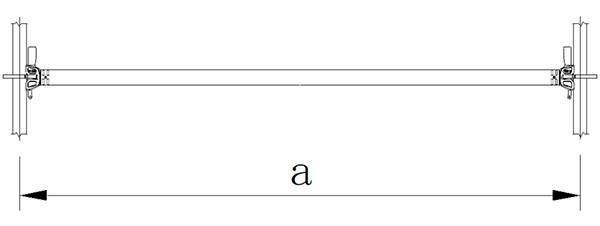

水平杆（横杆） SG
a=300、600、900、1200、1500、1800、2100、2400、2700、3000

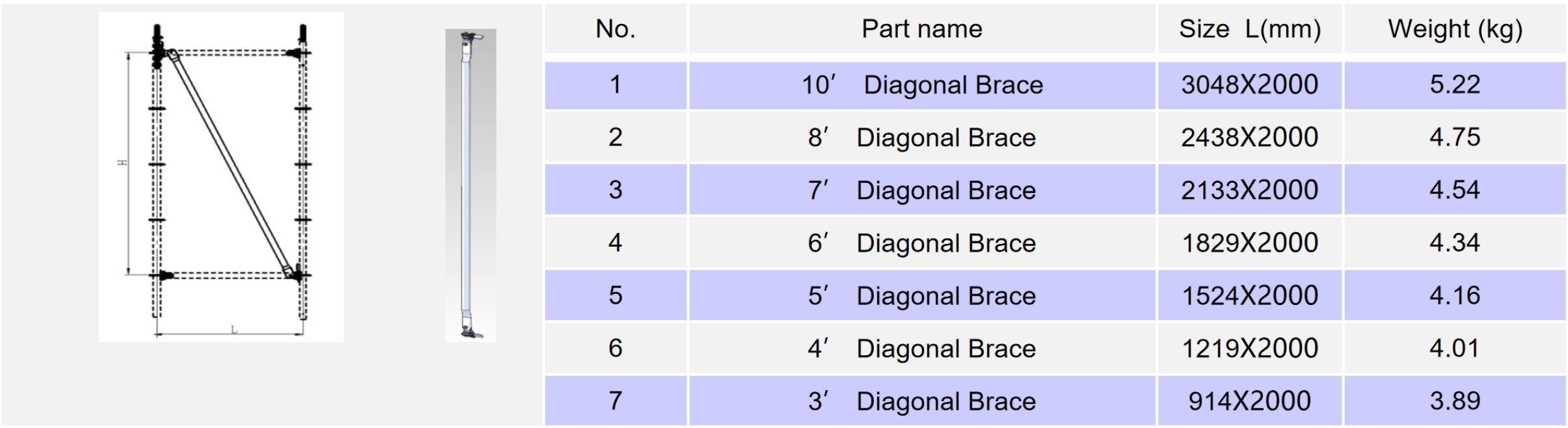

3. 斜杆

① 管体材质采用6061-T6。

② 两端装配有转动扣接头，与立杆连接盘采用插销连接的斜向杆件。

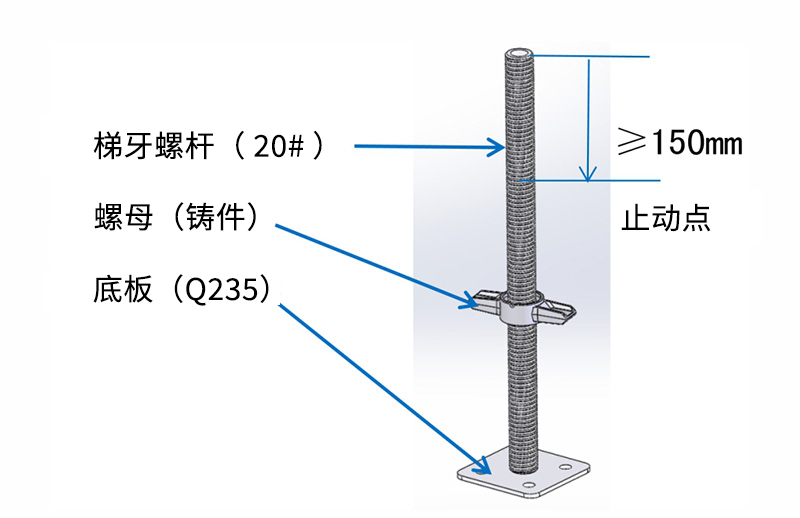

4. 可调底座

插入立杆底端可调节高度的底座。主要用于调节架体在不平整的环境进行调节。

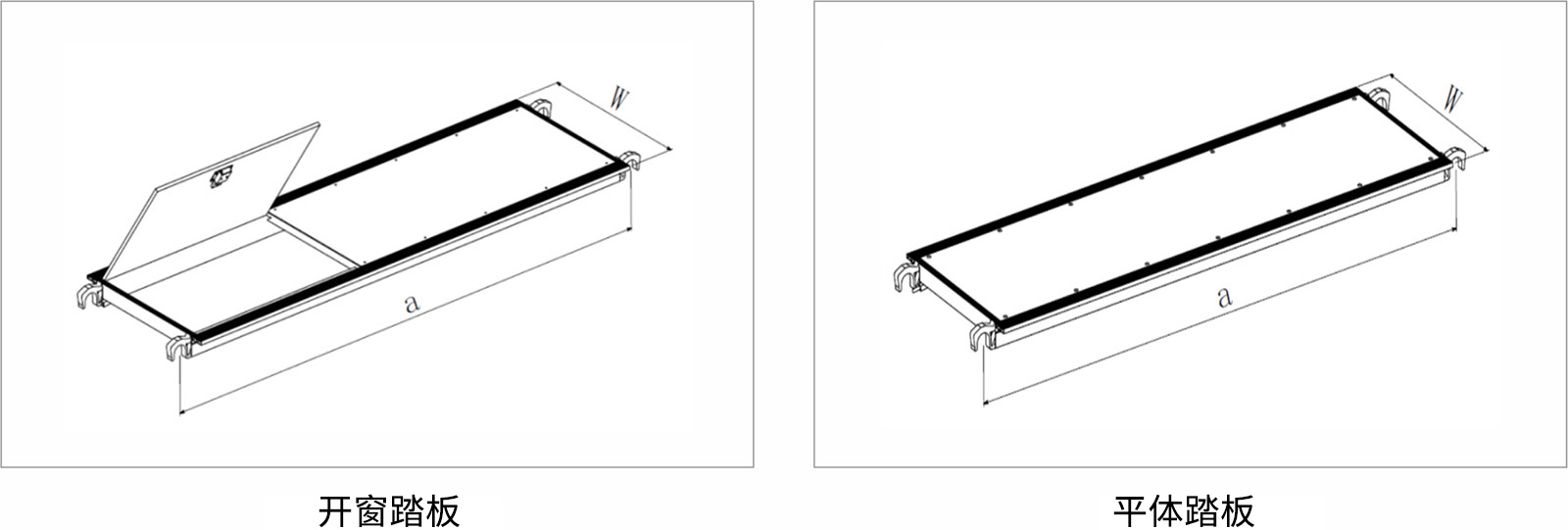

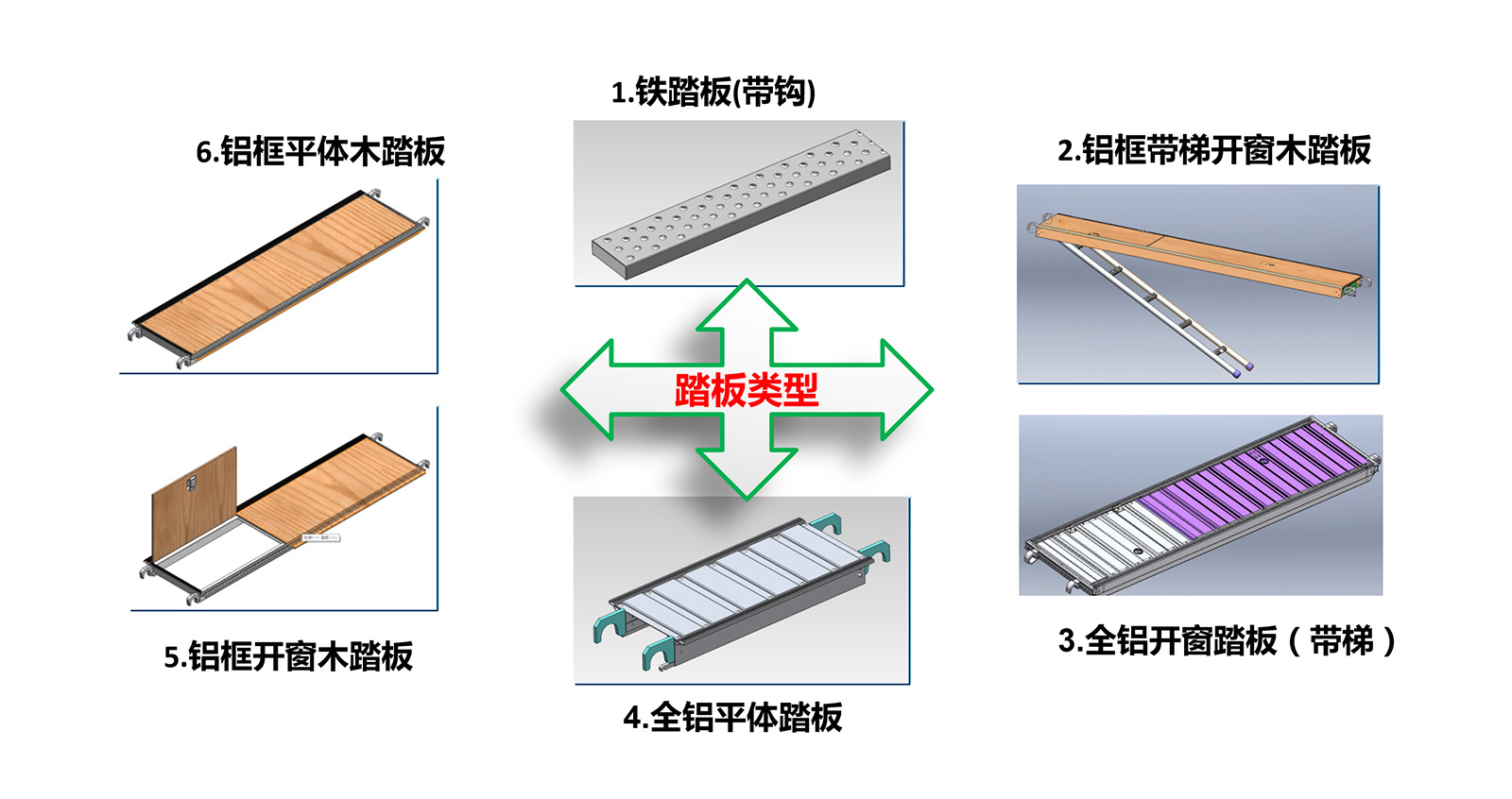

5. 工作平台踏板

装配在水平杆上，作为施工或承托物品的工作平台。采用铝框+ 木防滑胶合板制作，且自带防风、开窗功能。

踏板宽度有300和600两种，长度600~3000，每个300一种规格。

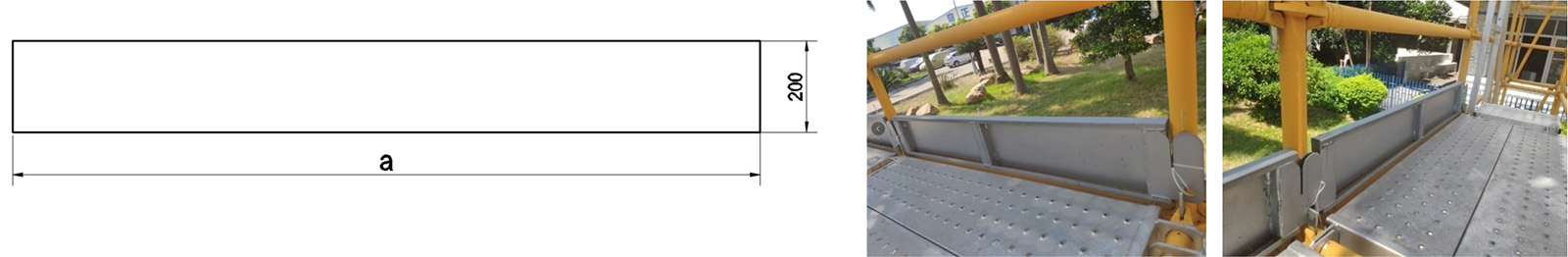

6.踢脚板

垂直放在作业平台边缘，防止人员脚误踩空或防止坠物伤人。

踢脚板 TB

a×200

a=300、600、900、1200、1500、1800、2100、2400、2700、3000

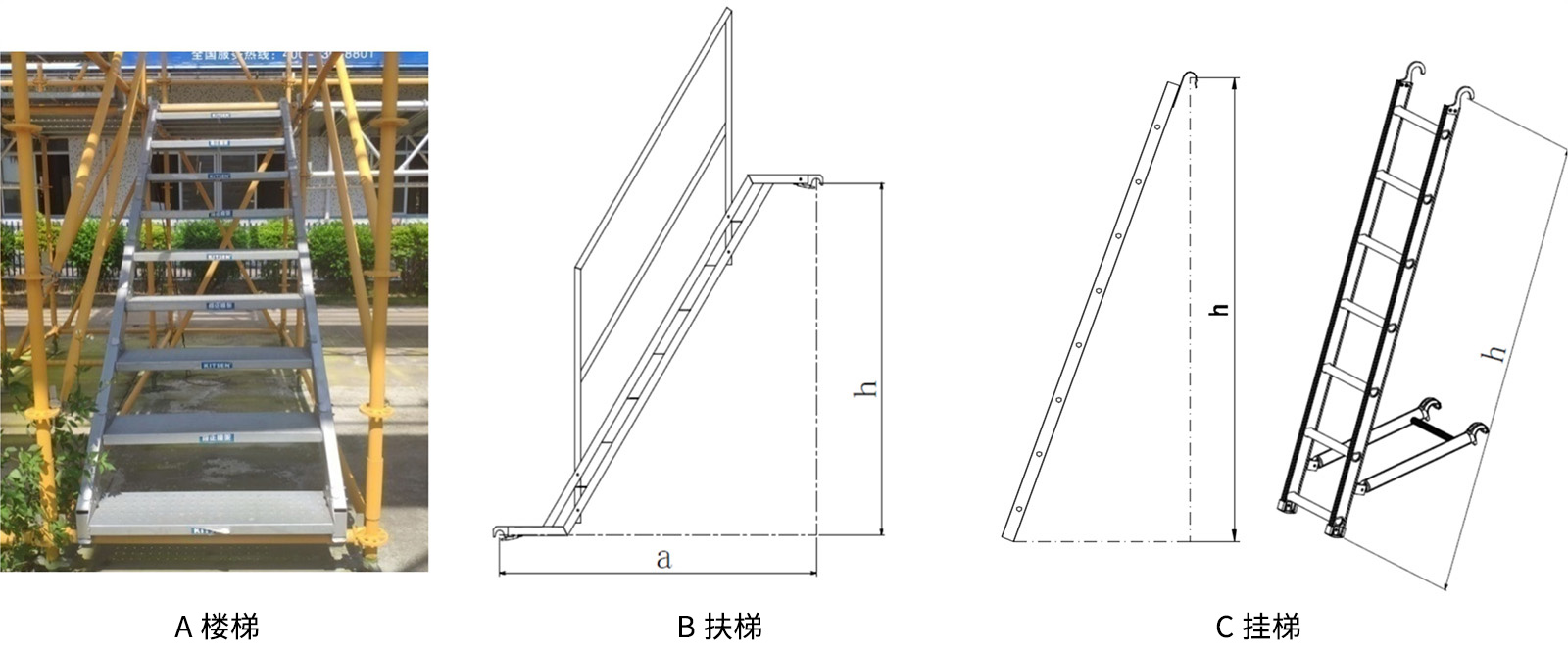

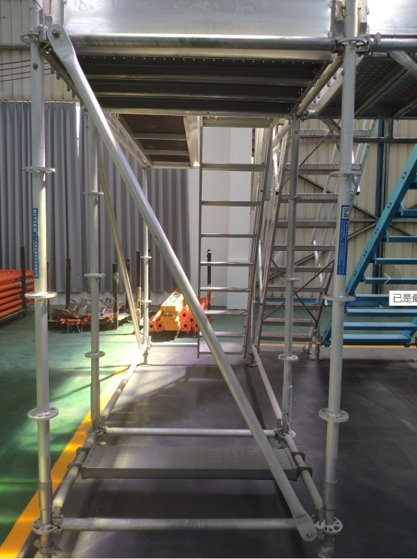

7. 上落梯

装配在横杆上，可供施工人员上下通行。

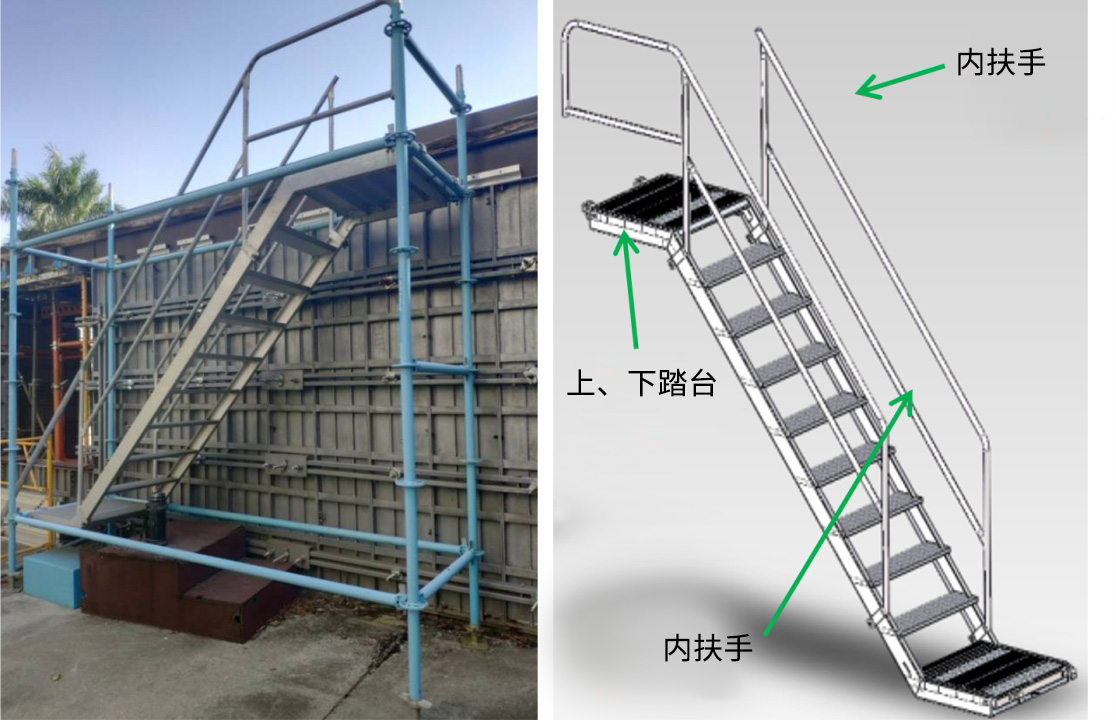

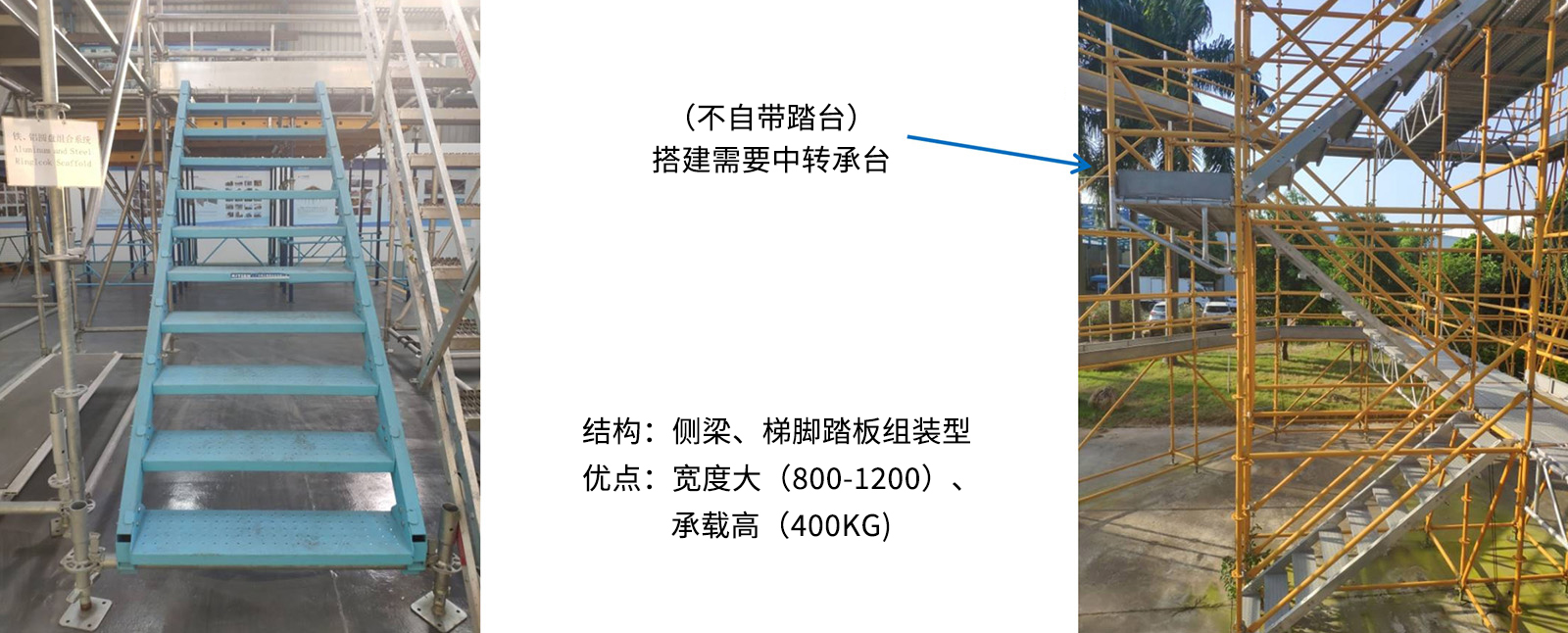

A 楼梯
B 扶梯

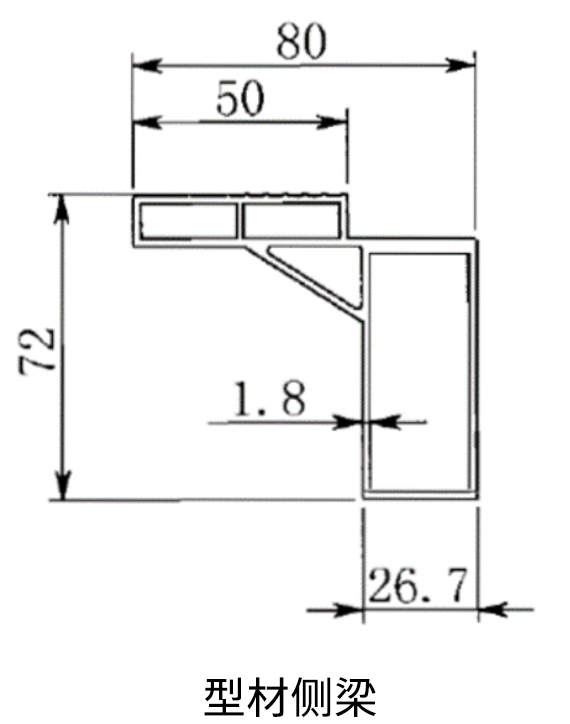

结构：梯踏台，梯脚踏板、侧梁组合焊接型；+内、外扶手组成。
优点：跨度度400-800、承载高、安装快速。
C 挂梯

结构：侧梁之间铆合防滑横杆，钩挂在横杆上。

优点：跨度350-600mm、重量轻、安装快速。

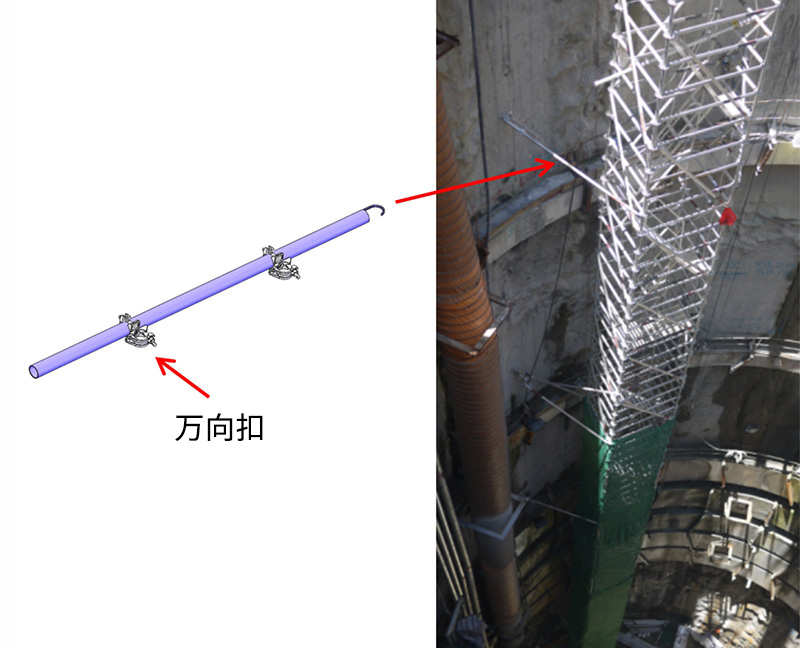

8. 连墙件

脚手架与结构体连接的杆件。

作用：增加架体的稳定性，防侧翻。


连墙件 ➜

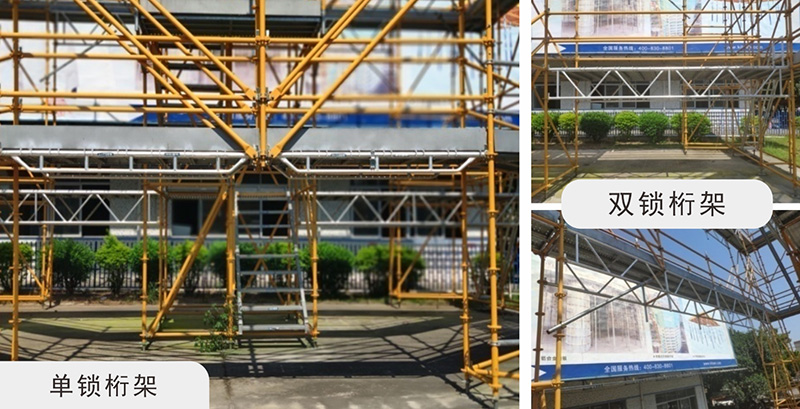

9 水平桁架

由上下弦杆焊接组成的与立杆扣件的水平加强杆件,用于脚手架跨空位置。 作用:(施工)人行、车通道、飞机、轮船、设备维修等等。

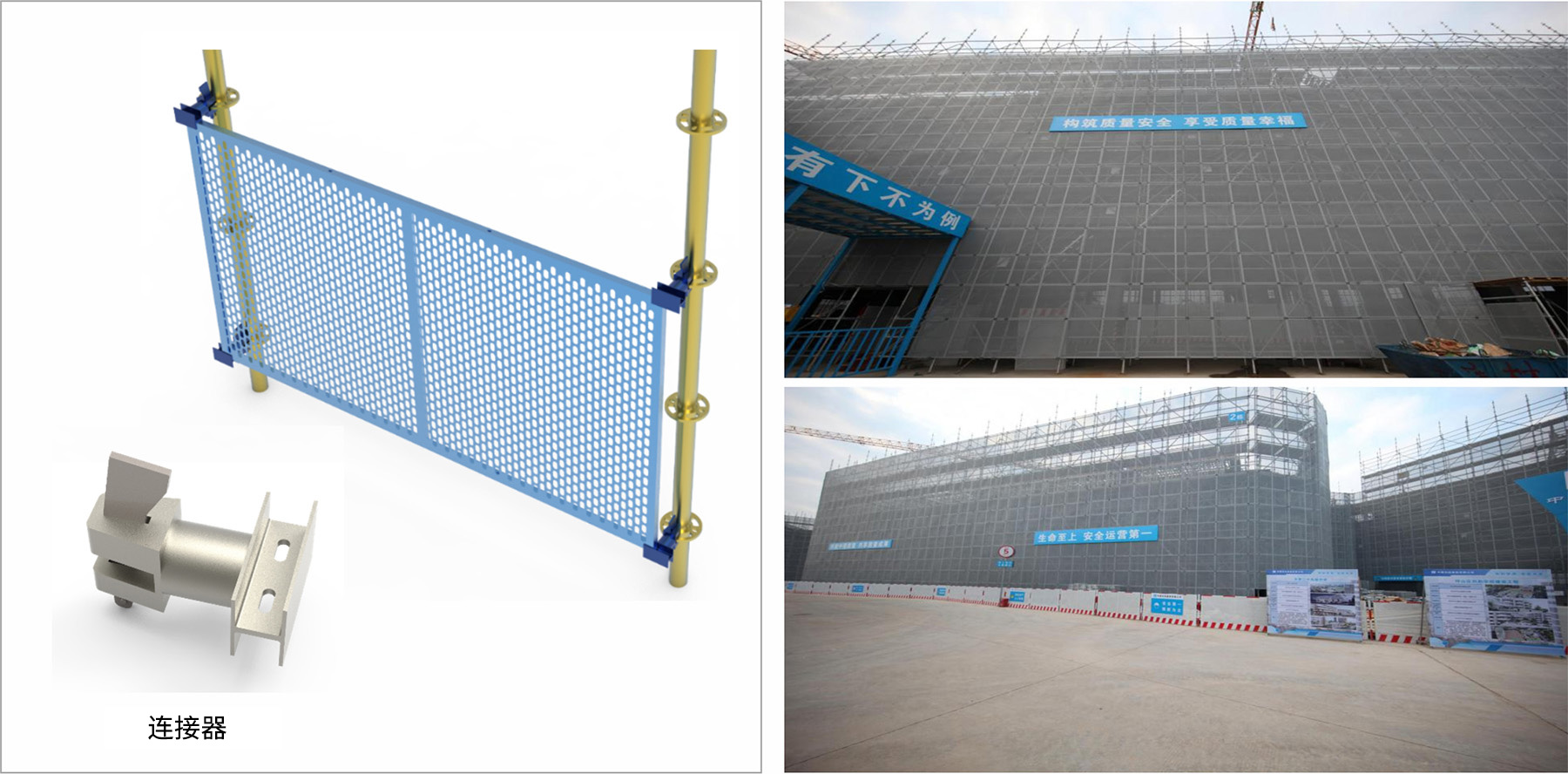

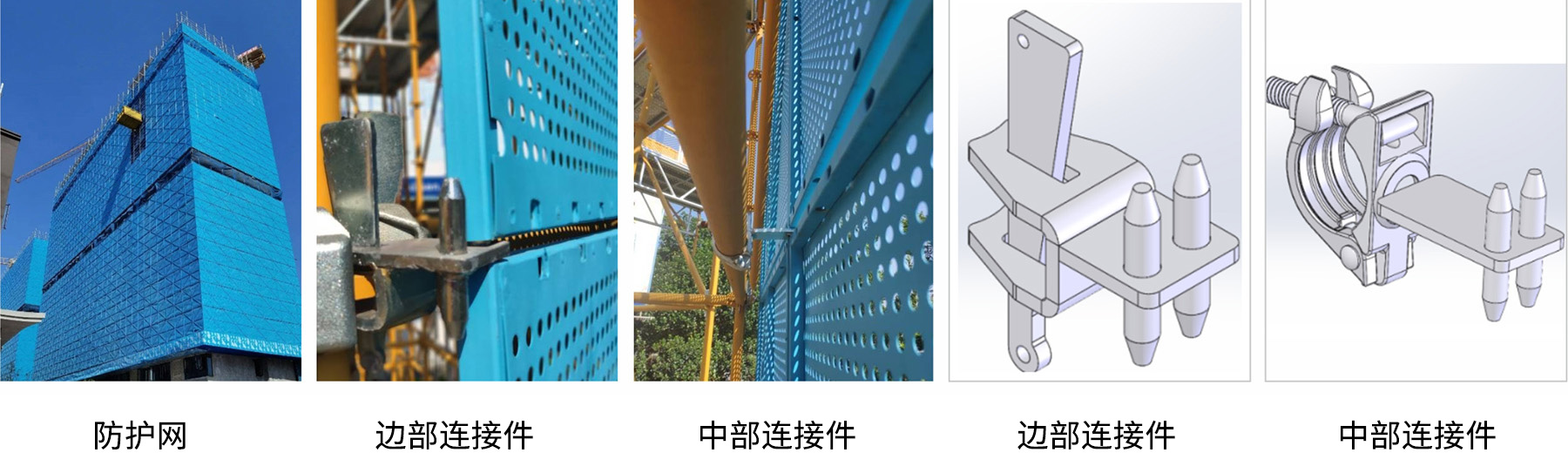

10 防护网

通过与立杆、水平杆的连接件安装在脚手架外围的防护装置。


经济效益分析
圆盘系统经济效益指标

1、广泛应用于房建内外架、桥梁建设、高空作业平台、舞台搭设和构造特殊的工程使用。

2、该产品主体采用铝合金制作，安装和拆卸可节约人工50%以上。

3、拼装不需要专业人员，全程免螺栓安装，降低了劳动强度。

4、在同等荷载情况下， 比传统脚手架材料可以节省1/3左右， 产品寿命可达15年，

节省相应的运输费、搭拆人工费、管理费、材料损耗等费用。

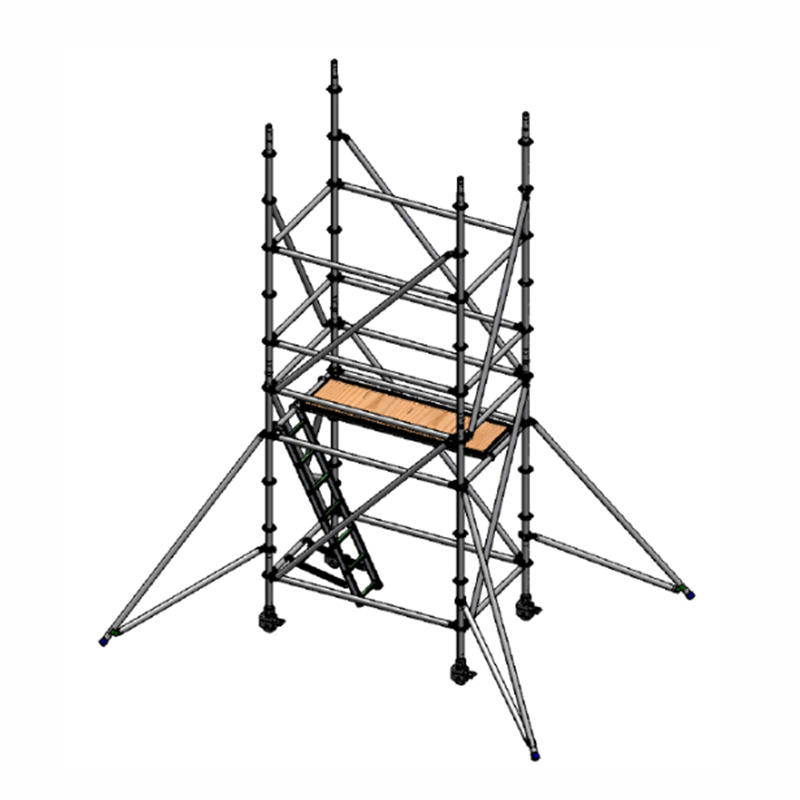

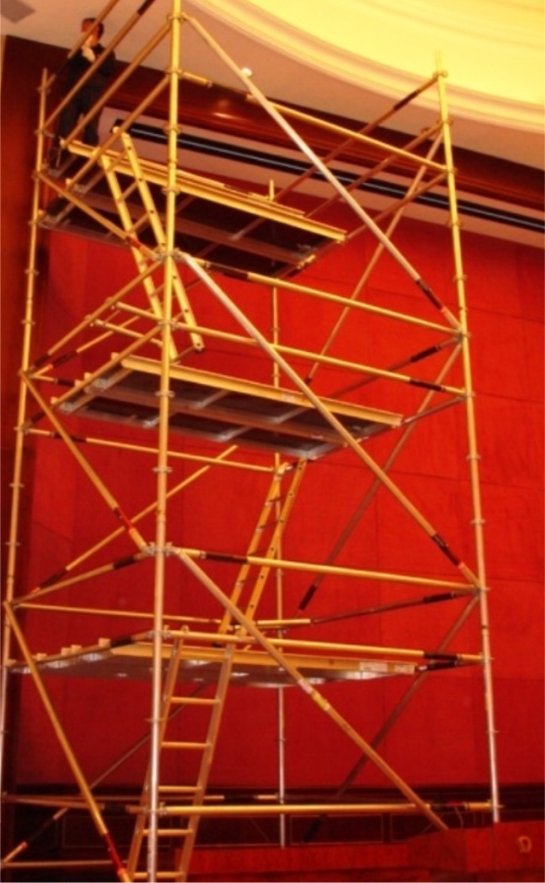

产品安装与拆卸

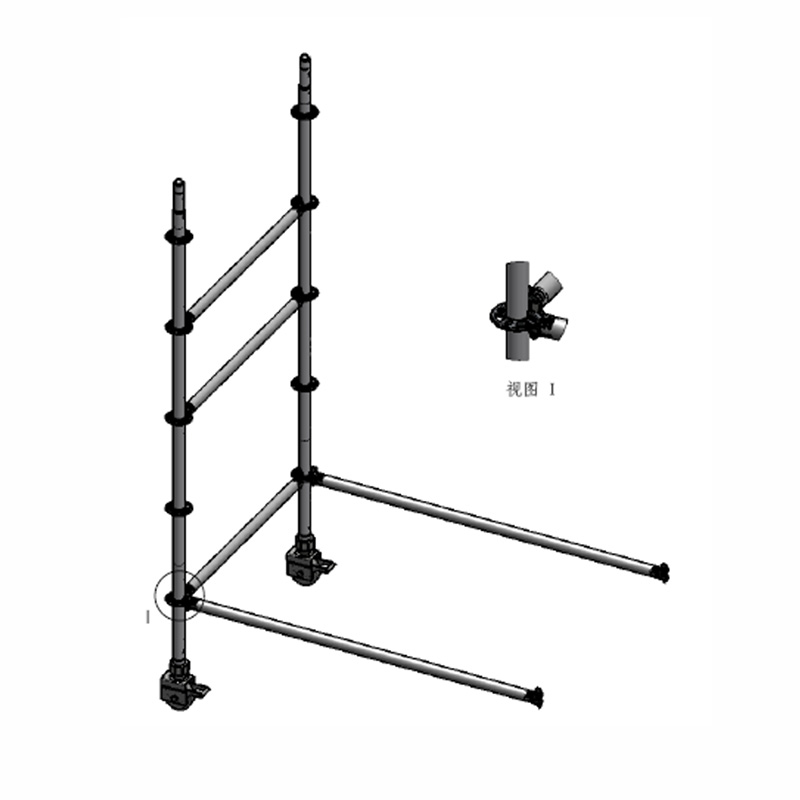

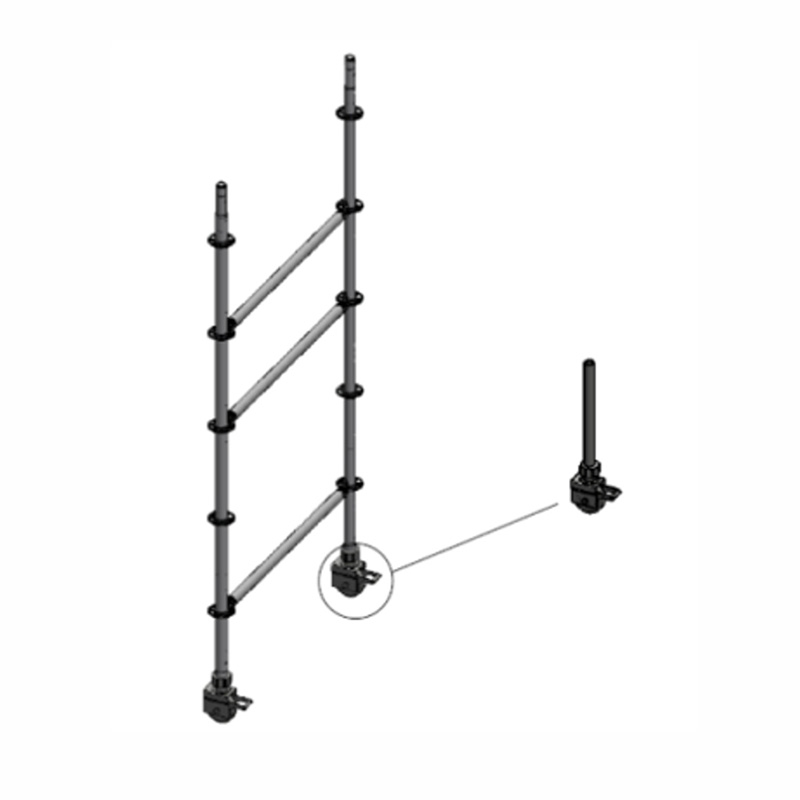

1. 脚手架塔须由至少2名工作人员操作。有关适当培训的详细信息，请与您的供应商联系。应用制动器，并将可调整的脚轮安装到立柱管内。 2. 将2个水平横杆安装在立柱的连接盘内。参见放大视图。

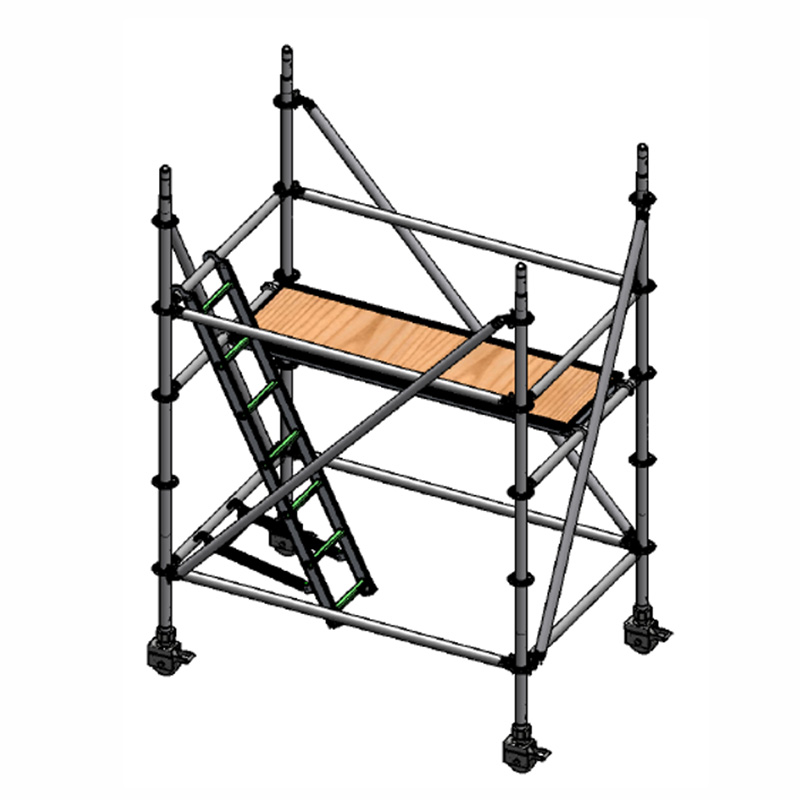

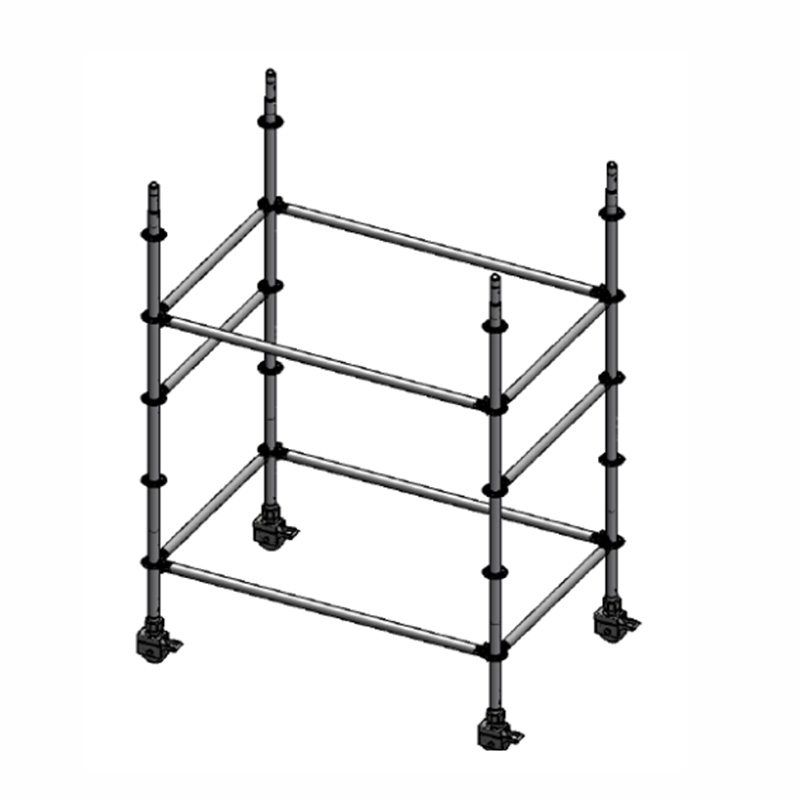

3.完全按照插图安装横杆和立柱。 4.  (A)将上落梯子安装在横杆上。
(B)在垂直框架的横杆上安装临时工作平台。
(C)在垂直框架上安装斜杆。
(D)在这一阶段，通过调整脚轮上的螺 母使塔架调节到水平

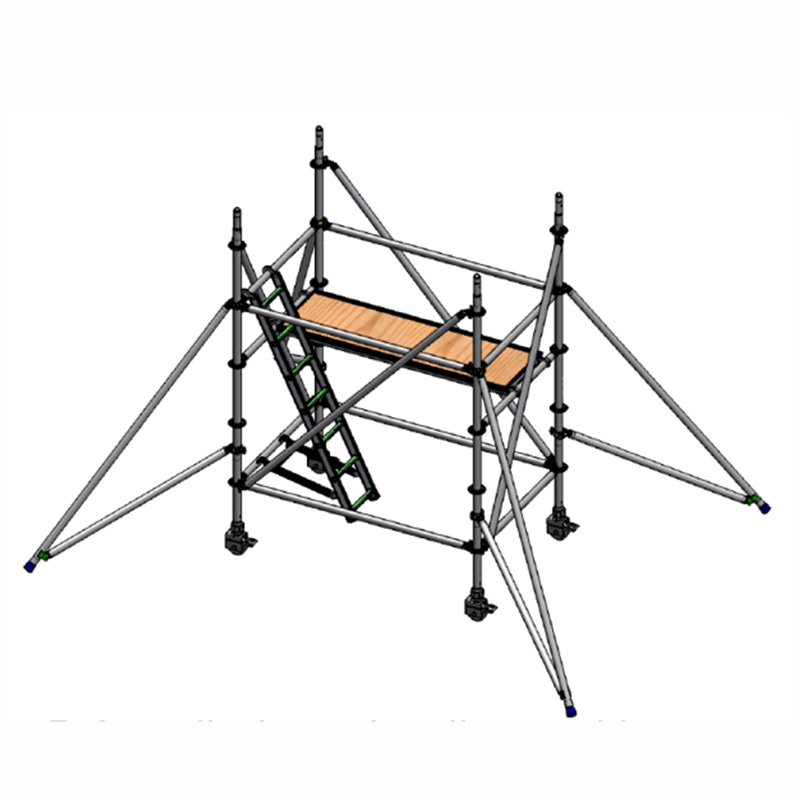

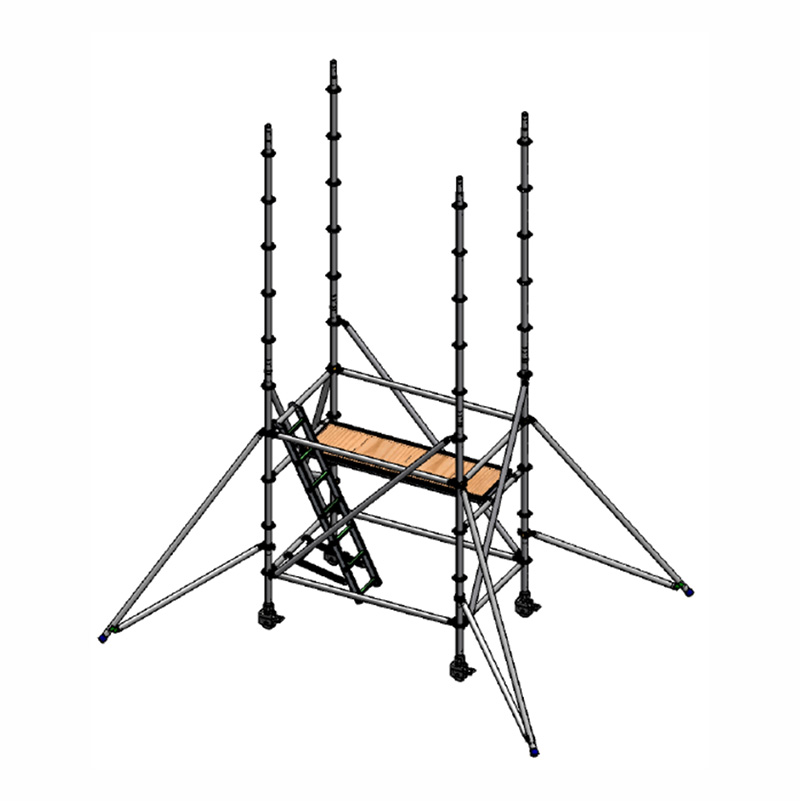

5. 在移动脚手架的立柱安装三角斜撑，如图所示。为了获得三角斜撑的最大伸长率，下臂应尽可能接近水平。 6. 当站在临时工作平台上时，将框架向上增加，并安装好扣销，并确保框架牢固连接。每架安装后，扣销应放置一次。

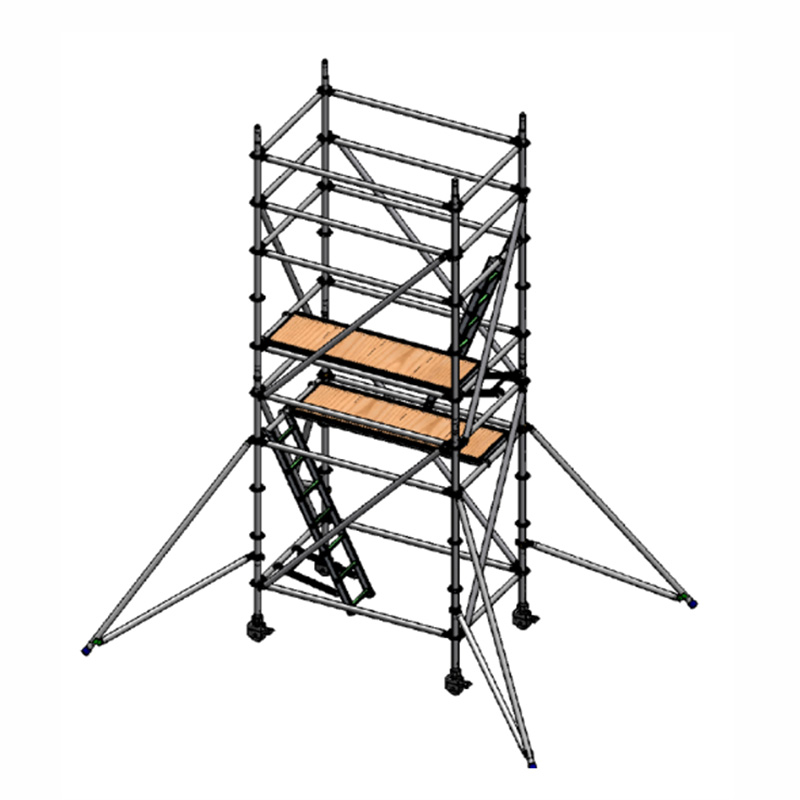

7. 将工作平台重新安装在适用高度横杆上。站立在第一个平台上时，按照图示正确安装横杆和斜杆。 8. 当站在第一个工作平台上时，安装梯子、横杆、斜杆，并添加一个临时工作平台，如图所示。

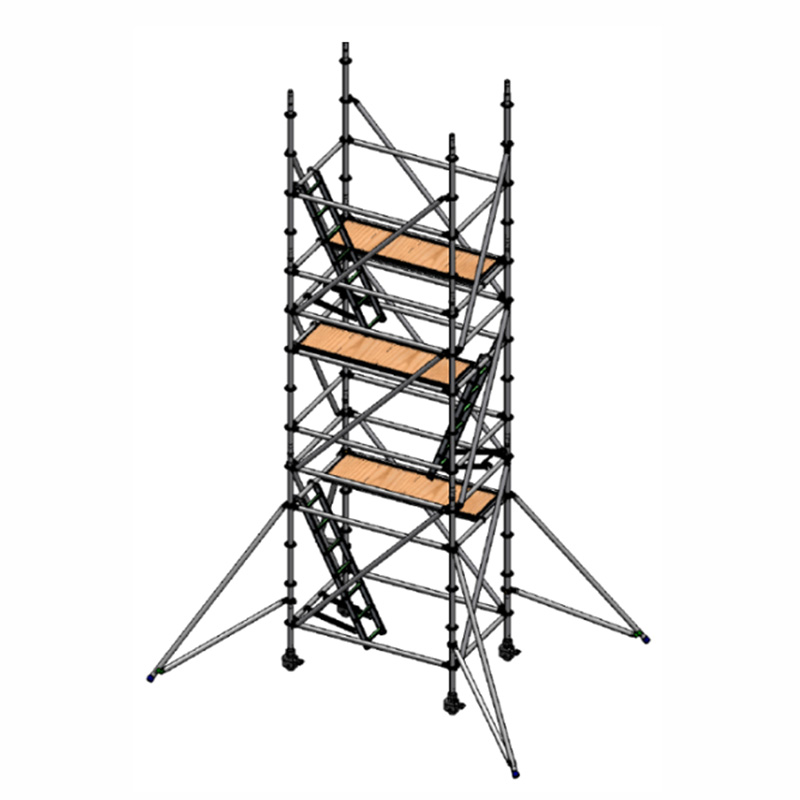

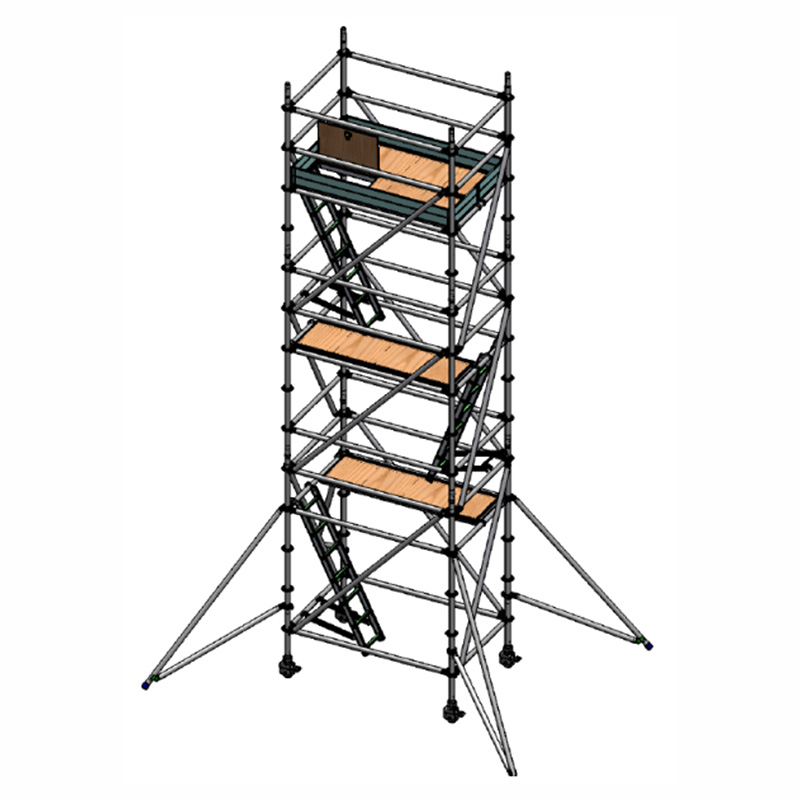

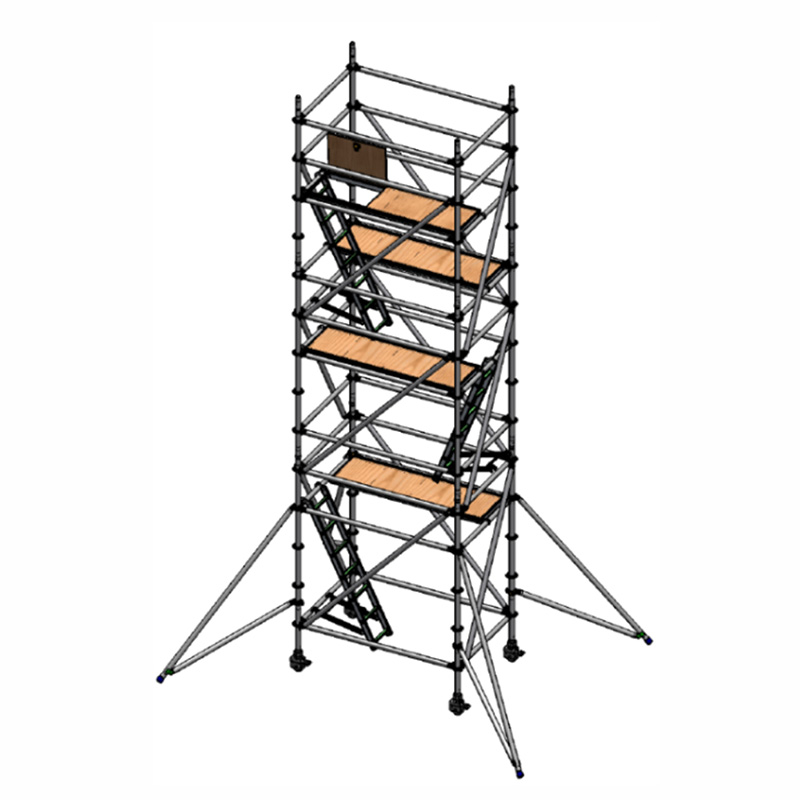

9. 重复步骤4-8，直到达到所需的工作平台高度，如图9所示。 10. 在前面和后面安装护栏框架。

11. a)将临时工作平台重新定位到横杆上。

b)安装踢脚板。禁止在没有护栏的平台上工作。

C)注意，移动脚手架的拆除顺序是相反的。
工程案例
工程项目 产品使用对比

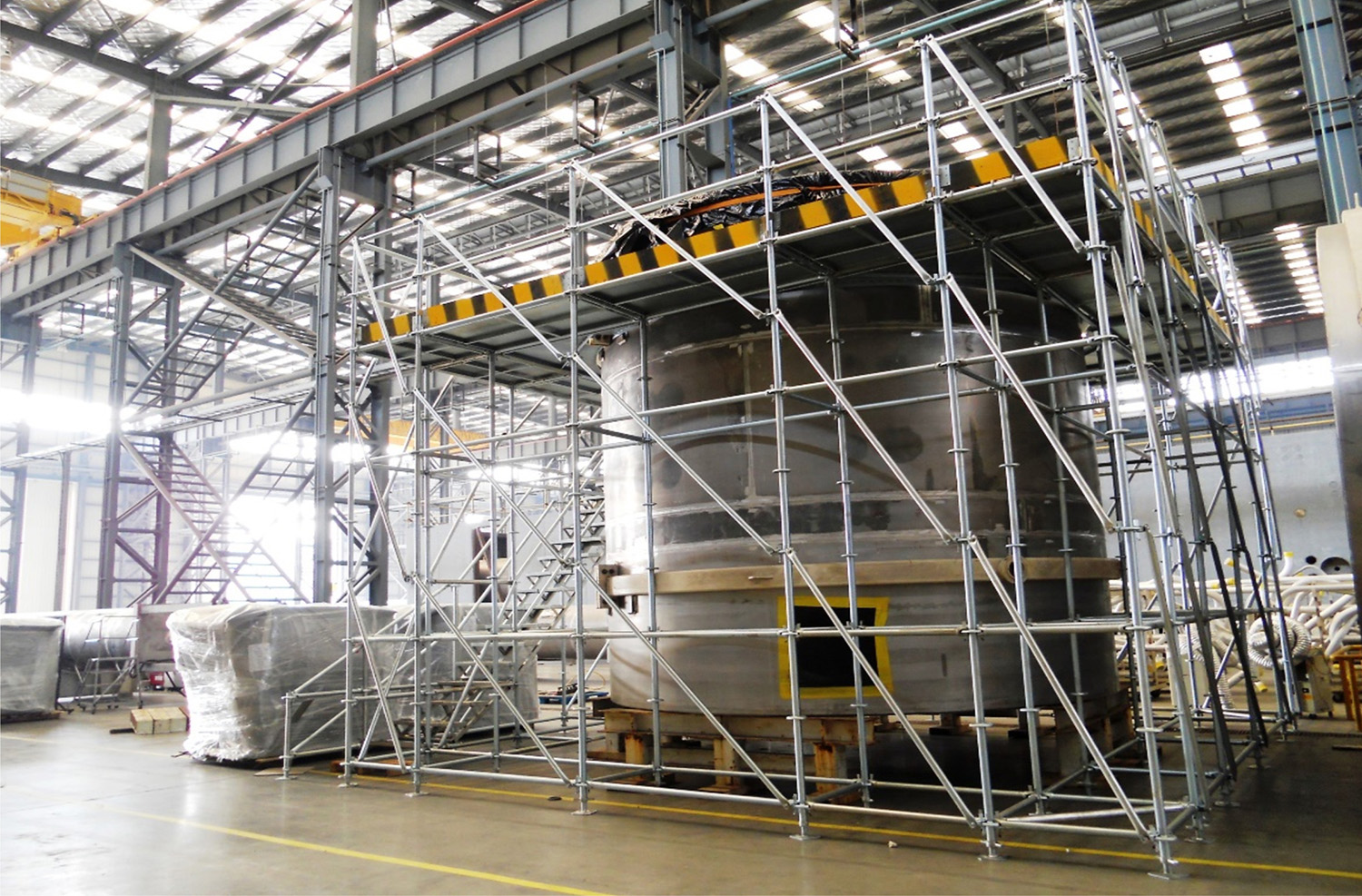

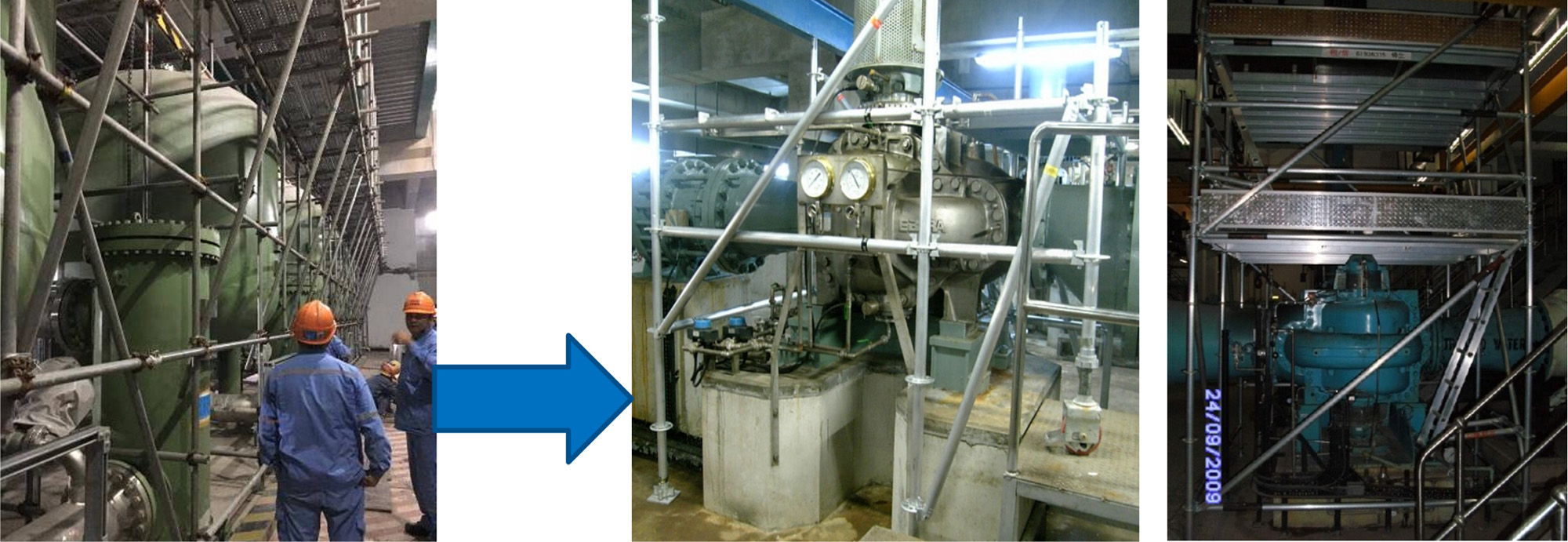

核电现阶段产品 铝合金圆盘在香港水务处设备维修

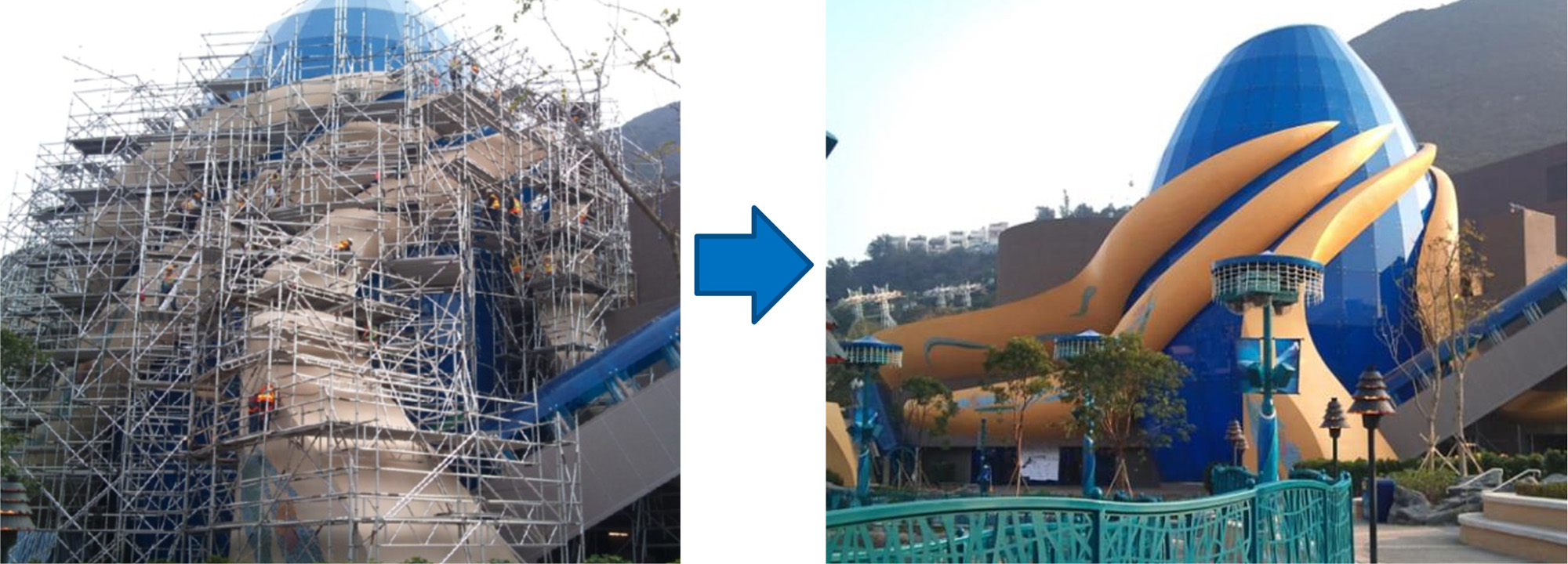

香港海洋公园水族馆外墙翻新工程

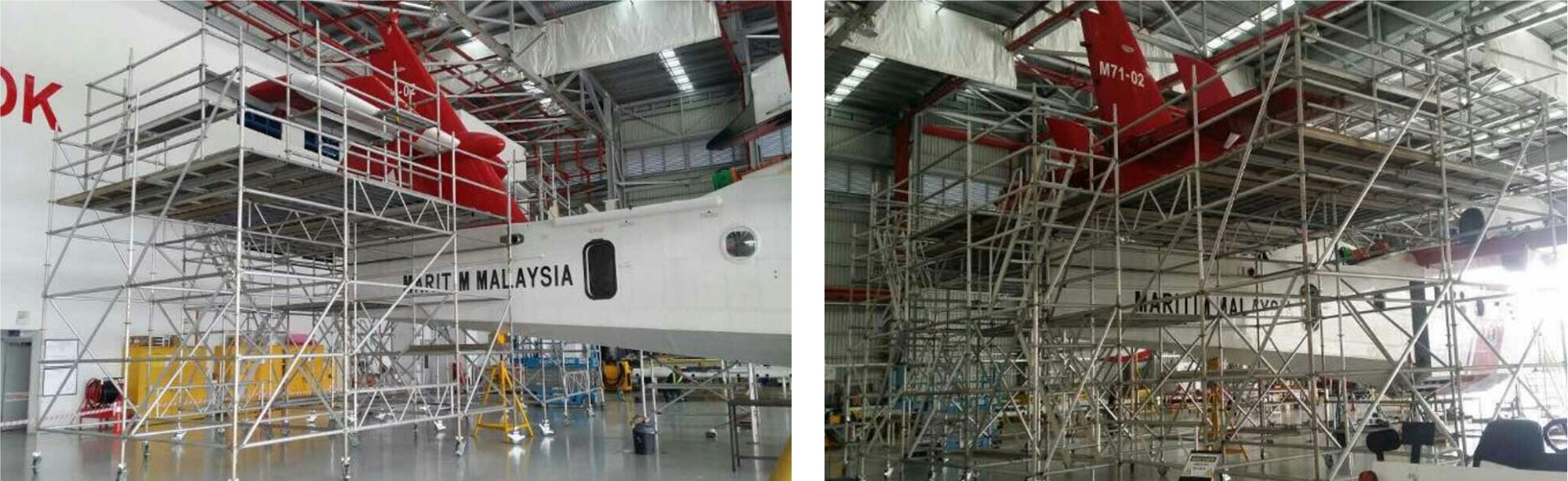

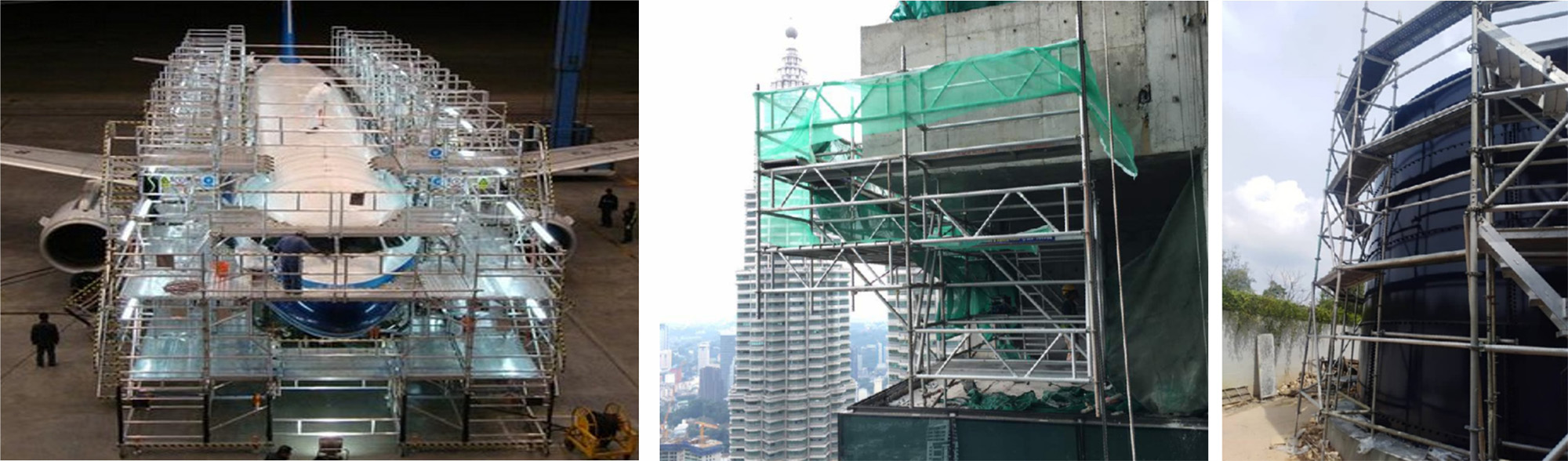

马航飞机维护工程

香港机场飞机维护工程 马来西亚吉隆坡酒店外墙装修工程
